对辊破碎机的工作原理

来源:源通重工   时间:2011-10-14

对辊破碎机又叫双辊式破碎机,对辊式破碎机,对辊机,双辊破碎机可供耐火材料、选矿、化工、水泥、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用,尤其在石料生产线(机制砂生产线)中生产瓜米石和绿豆沙等产品,有较一般破碎机械更优异的效果,对破碎后产品粒度、粒形和过粉碎现象要求很严时,必须使用辊式破碎机。源通机械对辊式破碎机(对辊破碎机、双辊破碎机)主要有辊皮总成、辊皮支撑轴承,压紧和调节装置以及驱动装置等部件组合而成。

被破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。遇有过硬或不可破碎物时,辊子可凭液压和弹簧的作用自动退让,使辊子之间的间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏。相向转动的两辊子有一定的间隙,改变间隙,即可控制产品较大排料粒度。双辊破碎机是利用一对相向转动的圆辊,四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。特点:双辊破碎机采用天角带或万向节联轴器进行传动或调节两辊之间的间隙。

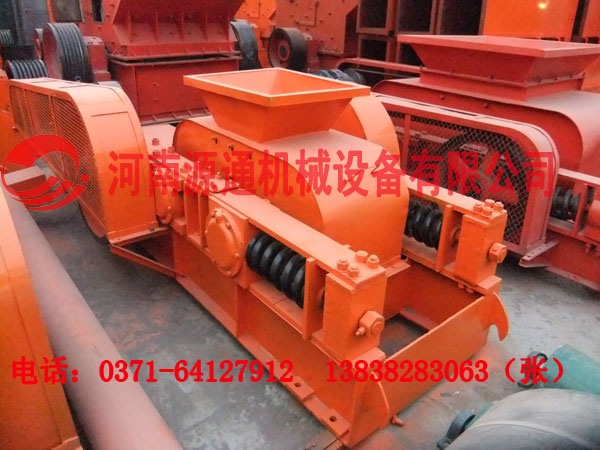

对辊式破碎机

对辊破碎机。它由机架、一对辊子、三角皮带传动装置和弹簧保险装置等主要部件组成。两台电机通过皮带轮传动,带动两辊子相向转动。一个辊子的轴支随在与机架固定在一起的固定轴承上,另一个辊子的轴支随在活动轴随上。活动轴随可以沿机架导轨平等移动,使两辊子间的排料口宽度在必要时可以增大,将非破碎物排出机外。

辊子安装在焊接的机架上,由安装在轴上的辊芯以及套在辊芯上的辊套组成,两者通过锥形环,用螺栓拉紧,以使辊套紧套在辊芯上。当辊套的工作表面磨损时,可以拆换。前辊的安装在滚柱轴承中,轴承座固定安装在机架上,后辊的轴承则安装在机架的导轨中,可以在导轨上前后移动,后辊的轴随用强力弹簧压紧在顶座上,当转辊之间落入难碎物时,弹簧被压缩,后辊后移一定距离 ,让硬物落下,然后在弹簧张力作用下又回到原来位置。弹簧的压力可用螺母调整,在轴承与顶座之间放有可以更换的钢垫片,通过更换不同厚度的垫片,即可调节两转辊的间距。

双辊破碎机前辊通过减速齿辊和传动轴以及带轮用电动机带动,后辊则通过装在辊子轴上的一对齿轮由前辊带动作相向运动。为了使后辊后移时两齿轮仍能啮合,齿轮彩用非标准长齿。

双辊破碎机辊子的工作表面根据使用要求,可以选用光面的、槽面的或是齿面的,光面辊子主要以挤压方式粉碎物料,它适用于破碎中硬或紧硬物料,为了加强对物料的粉碎,两辊子的转速也可以不一致。此时对为了还兼施磨剥作用,袒胸露腹用于粘土及塑性物料的细碎,产品粒度小且均匀带有沟纹的槽型辊子,破碎物料时,除施于挤压作用外,还兼施剪切作用,故适于强度不大的胸性或粘湿性物料的破碎,产品粒度均匀,槽面辊子还可以帮助物块的扯入,当需要取得较大的破碎比时宜于采用槽面辊子。齿面辊子由一块块带有齿的钢盘组成,叫双齿辊破碎机或者叫狼牙对辊破碎机,钢盘用键装在轴上,螺栓将各块刚盘串起来拉紧成为一整体。齿面辊子破碎物料时,除施压作用外,还兼施劈裂作用,故适于破碎具有片状节理的软质和低硬度胸性物料,如煤、干粘圭、页岩等,破碎产品的粒度也比较均匀,齿面和槽面辊子都不适于破碎坚硬物料。
