颚式破碎机主轴轴承的安装方法

来源:源通重工   时间:2011-10-19

PE400×600颚式破碎机偏心轴锥度轴承原来寿命短,虽然润滑和密封良好,但一般使用1000-1500h轴承就出现故障。
经检查发现,轴承易损坏的主要原因是轴套部位使用一段时间后会形成如图1(a)所示阶梯,轴套在轴上还未套紧,轴套端部即顶在阶梯上,致使轴套和轴不能形成紧配合。修复方法:
(1)将阶梯位置的高出点磨去,用直尺放置观看无光线为准,如图1(b)

 颚式破碎机

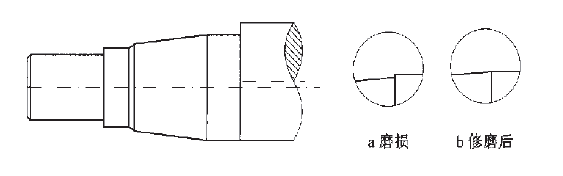

  图1轴磨损及修复后结构

(2)将轴承套喇叭口大端切除8-10mm。
(2)将轴承套喇叭口大端切除8-10mm。
(3)由于偏心轴螺纹已损坏,无法用螺母紧固,现采用厚16mm钢板用车床加工一个环圈,环圈内径和轴承套小端内径相同,外径同轴承套的螺母外圆相同。
(4)环圈、螺母、轴承及套装配到位后,将环圈与轴分6点均布对称焊接,每段焊缝20mm。 焊时要断续,不能让轴受热过大。
(5)焊完后,将螺母向环圈拧紧,从而使轴承套反向移动和轴紧固,这点尤其重要。
(6)较后将环圈与轴承套螺母用电焊分2点焊接,使螺母固定,焊缝长10mm即可。

轴承部位装配如图2所示。

颚式破碎机轴承

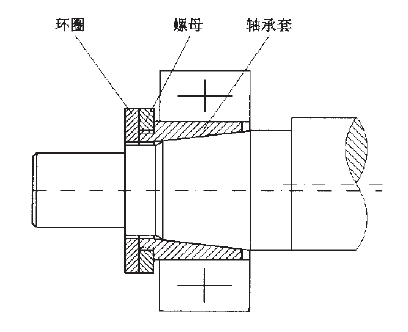

图2轴承部件装配结构



以后拆卸只要将焊点磨去即可,采用此法后轴承使用寿命在一年以上。
